Modulo controlador de carga y descarga de batería 0v - 60V con UART

Descripción:

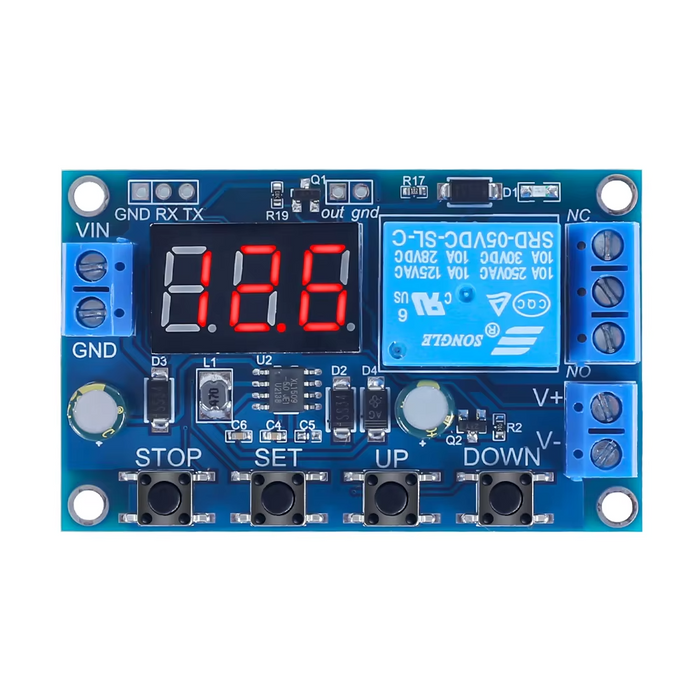

El XY-DJ es un monitor de voltaje de carga y descarga de batería de corriente continua (DC) de 0-60V. Puede recibir una entrada de voltaje de baterías de DC 0-60V y cuenta con una salida de relé para controlar diversos equipos con DC 0-30V o AC 0-250V. Permite establecer un voltaje mínimo de descarga para evitar la sobre descarga de la batería y posibles daños. El interruptor de salida se activa cuando la carga de la batería alcanza el valor permitido de descarga, lo que prolonga su vida útil y mejora la seguridad y fiabilidad del sistema.

Características:

1. Monitoreo en tiempo real del voltaje de la batería.

2. Corte automático de la carga para proteger la batería.

3. Reinicio automático de la carga al completar la carga.

4. Valores de corte y reinicio programables.

5. Tiempo de carga/descarga programable.

6. Configuración de parámetros mediante botones o comandos UART.

7. Señal de salida de estado de operación independiente.

Parámetros:

1. Nombre del producto: XY-DJ Monitor de Voltaje de Carga y Descarga de Batería DC 0-60V.

2. Voltaje de operación: DC 6V-40V.

3. Voltaje medido: DC 0V-60V.

4. Tipo de salida: Relé (sin salida de voltaje).

5. Precisión de control: 0.1V.

6. Consumo de energía: <1.0W.

7. Corriente de carga: 10A (máximo).

8. Voltaje de carga: DC 0-30V o AC 0-250V.

9. Tiempo de carga/descarga: 0-999 minutos.

10. Tipos de baterías compatibles: Baterías de almacenamiento, baterías de litio.

11. Temperatura de operación: -25℃~80℃.

12. Humedad de operación: 5%-90%RH.

13. Dimensiones del módulo: 644019mm.

Modos de Trabajo:

1. UL1: Límite superior del voltaje.

2. nL1: Límite inferior del voltaje.

3. Condición: UL1 debe ser mayor que nL1 (UL1 > nL1).

4. U-1: Modo de Medición de Carga

   • El relé se activa para iniciar la carga si el voltaje de la batería es menor que nL1.

   • El relé se desactiva para detener la carga si el voltaje de la batería es mayor que UL1.

5. U-2: Control de Tiempo de Carga

   • Requiere establecer un tiempo de carga (OP) entre 0 y 999 minutos.

   • El relé se activa para iniciar la carga si el voltaje es menor que nL1 y se desactiva cuando el tiempo de carga llega a OP.

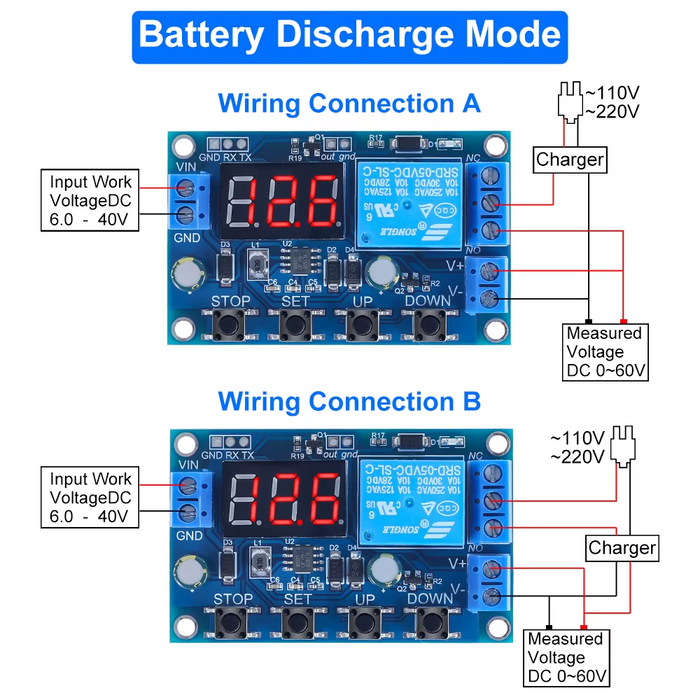

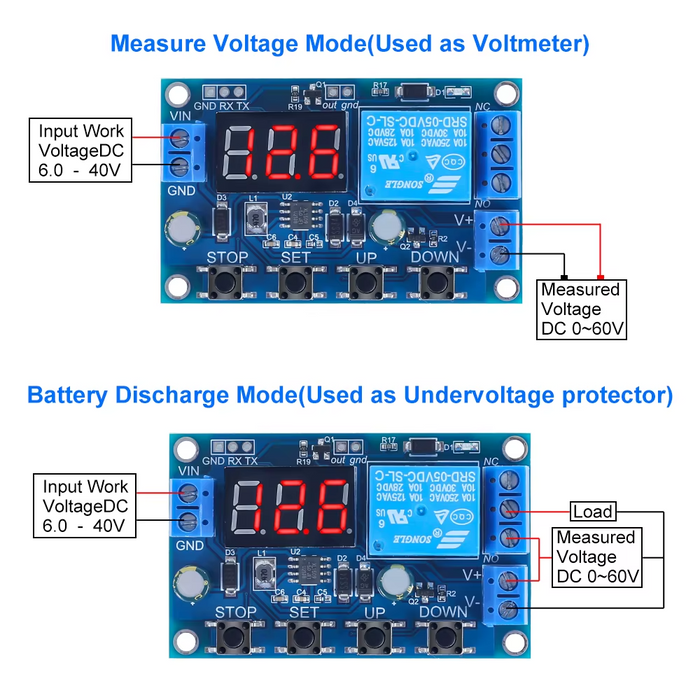

6. U-3: Modo de Medición de Descarga

   • El relé se desactiva para detener la descarga si el voltaje es menor que nL1.

   • El relé se activa para iniciar la descarga si el voltaje es mayor que UL1.

7. U-4: Control de Tiempo de Descarga

   • Requiere establecer un tiempo de descarga (OP).

   • El relé se desactiva si el voltaje es menor que nL1 y se activa cuando es mayor que UL1.

8. U-5: Activación dentro de un rango

   • El relé se activa si el voltaje está entre nL1 y UL1; de lo contrario, se desactiva.

9. U-6: Activación fuera de un rango

   • El relé se activa si el voltaje es menor que nL1 o mayor que UL1; de lo contrario, se desactiva.

Configuración de Parámetros:

1. Seleccionar el modo de operación.

2. Mantener presionado el botón SET por más de 2 segundos para ingresar al modo de configuración.

3. Usar los botones UP/DOWN para seleccionar el modo de trabajo (U-1 a U-6).

4. Presionar SET para seleccionar los parámetros a modificar (UL1, nL1, OP).

5. Usar UP/DOWN para ajustar los valores.

6. Mantener presionado SET por más de 2 segundos para guardar la configuración y salir.

Funciones Auxiliares:

1. Habilitar/deshabilitar estado del relé

   • Presionar STOP para activar/desactivar.

   • ON: Se permite la activación del relé durante el tiempo de retardo OP.

   • OFF: El relé permanecerá siempre apagado.

2. Modo de Sueño:

   • Mantener presionado SET por más de 2 segundos para cambiar entre C-P y O-d.

   • C-P: Apaga la pantalla después de 5 minutos de inactividad.

   • O-d: La pantalla permanece encendida.

3. Señal de Salida de Estado de Operación:

   • Salida de señal de nivel alto de 5V/100mA para conectar con MCU u otros dispositivos.

Control por UART:

1. Baud rate: 9600bps, 8,1,N,N.

2. Comandos de modo de trabajo: U-1 ~ U-6.

3. 000: Configura el tiempo de retardo OP (000 deshabilita el tiempo de retardo, 001~999 habilita y configura el tiempo).

4. dw02.9: Configura el límite inferior de voltaje nL1 (ejemplo: 2.9V).

5. up10.2: Configura el límite superior de voltaje UL1 (ejemplo: 10.2V).

6. get: Obtiene el estado actual.

7. on: Activa el relé.

8. off: Desactiva el relé.

9. start: Inicia la transmisión de datos.

10. stop: Detiene la transmisión de datos.

11. Ejemplo de comando: "dw03.7,up13.5" (establece nL1 en 3.7V y UL1 en 13.5V).

Notas:

1. La salida es un interruptor de relé, no genera voltaje.

2. Leer el manual de uso antes de utilizar el dispositivo.

Aplicaciones:

1. Sistemas de energía solar y eólica.

2. Bicicletas eléctricas.

3. Vehículos de energía renovable.

4. Diferentes tipos de baterías.
