Sensor de movimiento mini pir HC-SR0505

Sensor de movimiento mini pir HC-SR0505

Q24.00
SKU D58

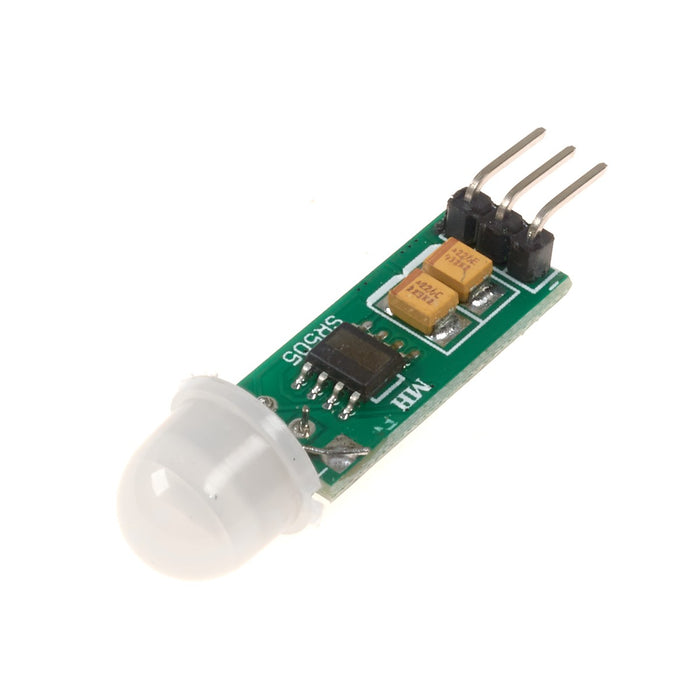

El sensor PIR HC-SR505 es una opción compacta y eficiente para detectar movimiento utilizando tecnología de radiación infrarroja pasiva. Su principio de funcionamiento se basa en un sensor piroeléctrico que detecta cambios en la radiación infrarroja emitida por los cuerpos en movimiento.


El HC-SR505 se utiliza en proyectos donde el espacio es limitado y la detección básica de movimiento es suficiente. Su bajo costo, su bajo consumo de energía (en reposo y activo) y su tamaño reducido lo convierten en una opción atractiva para dispositivos portátiles, iluminación automática y sistemas de seguridad básicos. Aunque carece de ajustes configurables como la sensibilidad en la detección o duración del pulso de salida (los cuales ya están predefinidos), su facilidad de integración y operación lo hace ideal para proyectos simples con Arduino o prototipos rápidos.


Al encender el sensor, este se autocalibra durante aproximadamente 15 segundos. Por lo tanto, es normal que no se registren detecciones precisas durante este periodo inicial.


Características generales:


  • Tipo: Sensor infrarrojo pasivo (PIR)

  • Modelo: HC-SR505

  • Voltaje de operación: 5 VDC - 20 VDC

  • Corriente de operación: 70 μA (activo), 60 μA (en reposo)

  • Distancia máxima de detección (por defecto): 3 metros

  • Tiempo de retardo (por defecto): 8 segundos ± 30%

  • Tiempo de bloqueo (por defecto): 2.5 S

  • Modo de disparo (por defecto): Disparo repetitivo

  • Ángulo de detección: < 100º (cono)

  • Voltaje de salida: 3.3V (alto) / 0V (bajo)

  • Temperatura de trabajo: -20 ºC hasta 80 ºC

  • Dimensiones: 34 mm (largo) x 12 mm (ancho) x 12 mm (alto)


Pines:


  • ( + ): Conexión a la alimentación de 5 VDC (para aplicaciones típicas)

  • OUT: Salida de pulso digital

  • ( - ):  Conexión a tierra de la placa (GND)

Aplicaciones

  • Productos de Seguridad
  • Iluminación Automática
  • Automatización y control industrial
  • Puertas y timbres automáticos
  • Juguetes


Ejemplo de prueba:


Conecta el HC-SR505 con la placa Arduino UNO como se muestra en la siguiente figura:



Luego, copia el siguiente sketch de Arduino y cárgalo a la placa:

Prueba sensor mini pir HC-SR0505

Por último, abre el monitor serial de Arduino IDE y observa los mensajes de detección. También puedes guiarte visualmente en las detección por medio del LED incorporado en la placa Arduino UNO.

    Un sensor con grandes aplicaciones que te ayudará a ahorrar energía en iluminación de presencia, alarmas para intrusos, puertas automáticas y mucho más.
