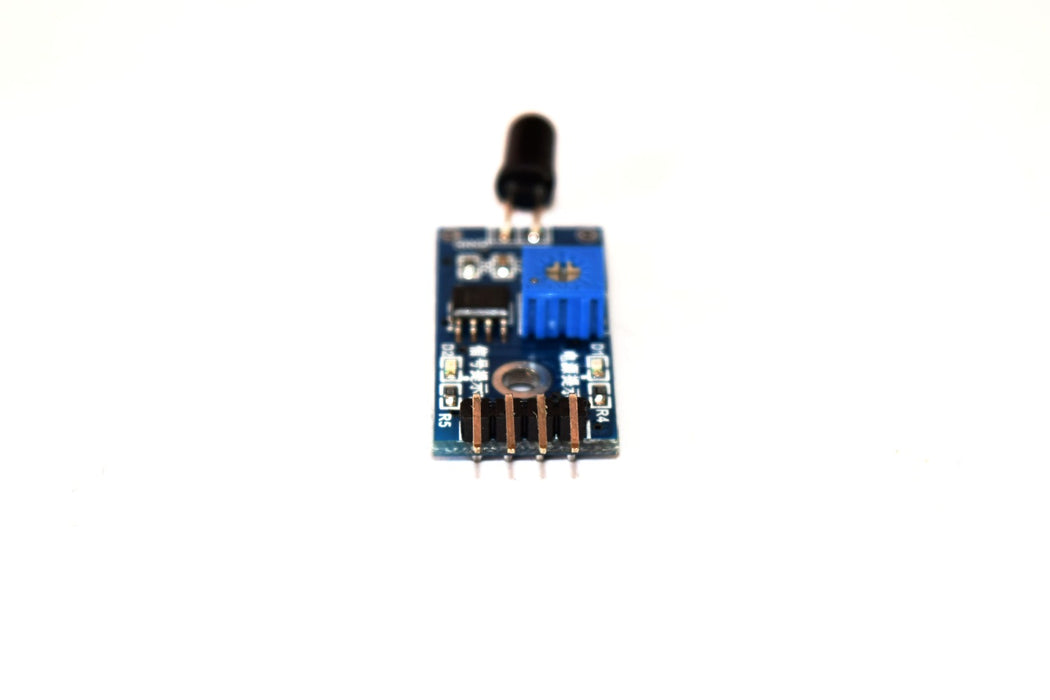

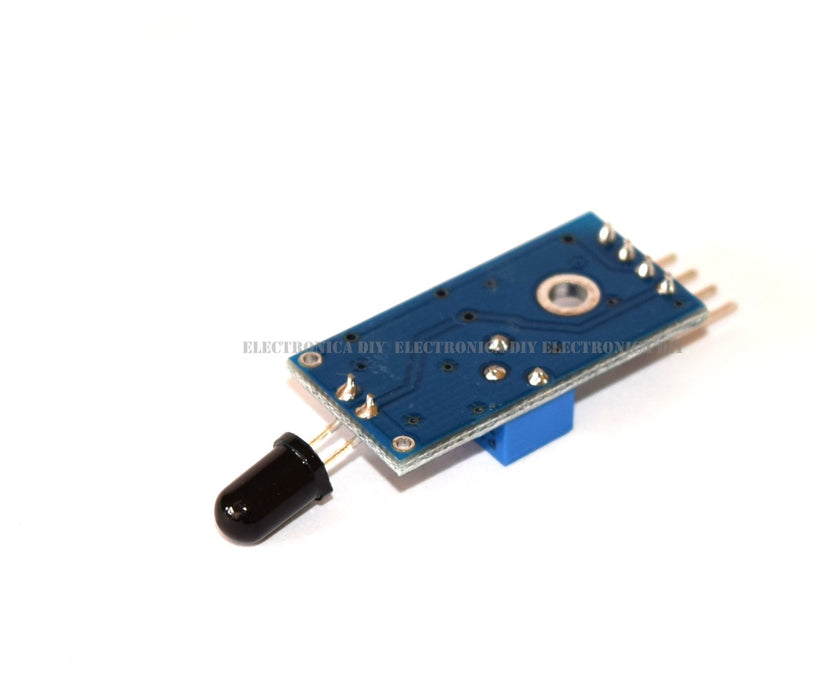

Sensor de Flama (Fuego)
El sensor de flama basado en el fototransistor YG1006 es un dispositivo que permite la detección de fuego mediante su sensibilidad a la radiación infrarroja en un rango de longitud de onda de 760 a 1100 nm. La sensibilidad del sensor se puede ajustar mediante un potenciómetro integrado.
Este sensor es altamente efectivo para aplicaciones donde se requiere identificar la presencia de fuego de forma rápida y precisa, superando a los sensores de humo o calor convencionales gracias a su mecanismo de detección directa de la radiación emitida por las llamas. Es totalmente compatible con plataformas como Arduino, ideal para proyectos de automatización y control que requieran una detección de fuego confiable, alarmas contra incendios, sistemas de calefacción a gas, ambientes de alta seguridad, etc.
Características generales:
-
Tipo: Sensor de flama
-
Modelo: YG1006
-
Voltaje de operación: 3.3 VDC - 5 VDC
-
Corriente de operación: 15 mA
-
Temperatura de trabajo: -25 °C - +85 °C
-
Longitud de onda detectable: 760 - 1100 nm
-
Rango de detección: 60°
-
Dimensiones: 40 mm (largo) x 14 mm (ancho)
-
Usa el comparador LM393.

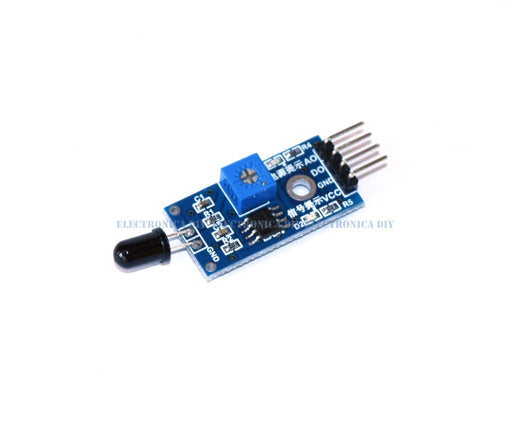

Pines:
-
AO: Salida analógica
-
DO: Salida digital
-
GND: Conexión a tierra de la placa (GND)
-
VCC: Conexión a la alimentación de 3.3 a 5 VDC
Ejemplo de prueba:
Conecta el sensor de flama con la placa Arduino UNO como se muestra en la siguiente figura:
Luego, copia el siguiente sketch de Arduino y cárgalo a la placa:
Por último, abre el monitor serial de Arduino IDE y observa los mensajes de detección de fuego.
