Sensor de Flujo YF-S201

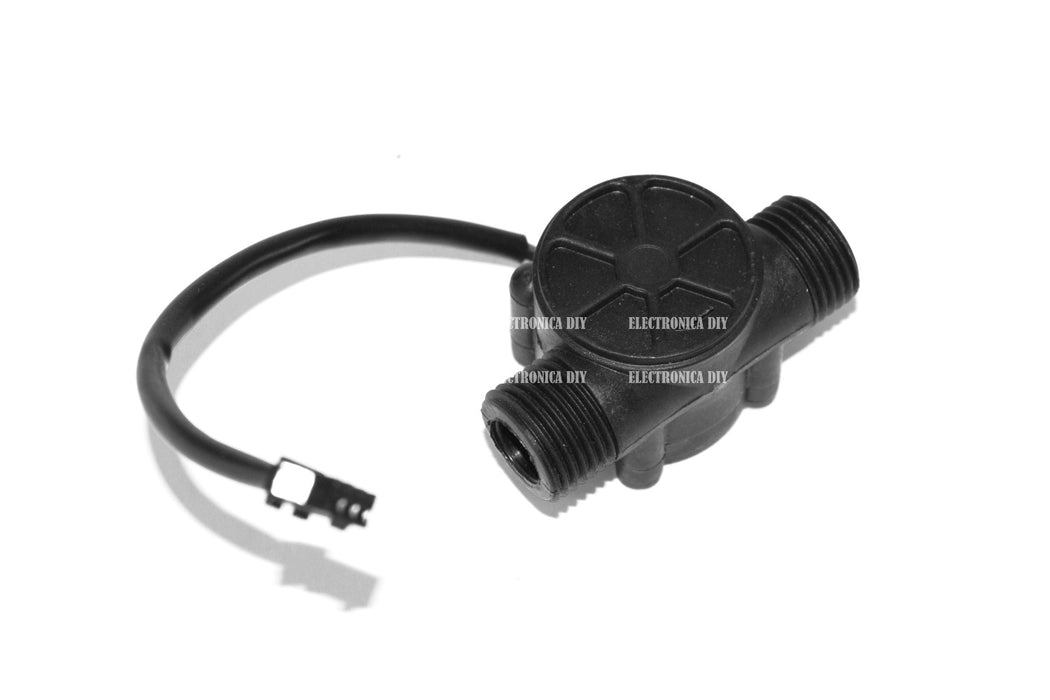

El sensor YF-S201 es un dispositivo de tipo electromecánico diseñado específicamente para medir el flujo de líquidos en tuberías. Internamente, el sensor cuenta con un pequeño rotor con paletas que gira cuando el líquido fluye a través de la tubería. Unido a este rotor hay un imán permanente. Al girar el rotor, el imán genera un campo magnético que es detectado por un sensor de efecto Hall incorporado en el dispositivo. Este sensor produce pulsos eléctricos a medida que el imán pasa cerca de él. La frecuencia de estos pulsos es proporcional a la velocidad del flujo de líquido, y por lo tanto, se puede calcular el caudal en litros por minuto (L/min) a partir de ellos.
Este sensor es ampliamente utilizado en aplicaciones que requieren conocer el volumen de líquido que pasa a través de una tubería en un tiempo determinado, como en sistemas de riego, dispensadores de agua, máquinas expendedoras y proyectos de automatización industrial.
Características generales:
-
Tipo: Sensor de flujo
-
Modelo: YF-S201
-
Voltaje de Operación: 5 VDC - 24 VDC
-
Corriente de operación: 15 mA @ 5 VDC
-
Caudal de trabajo: 1 - 30 L/min
-
Volumen promedio por pulso: 2.25 mL
-
Pulsos por litro: 450
-
Ciclo de trabajo de salida: 50% ± 10%
-
Presión de trabajo máxima: 1.75 MPa
-
Temperatura de funcionamiento: -25 ºC a 80 ºC
-
Material: Plástico color negro
-
Tamaño: 2.5″ x 1.4″ x 1.4″
-
Rosca externa: 1/2" NPS
-
Longitud del cable: 15 cm
Cables:
-
Amarillo (Datos): Salida de señal pulsante
-
Negro (GND): Conexión a tierra de la placa (GND)
-
Rojo (VCC): Conexión a la alimentación de 5 VDC (para aplicaciones típicas)
Ejemplo de prueba:
Conecta el sensor de flujo con la placa Arduino UNO como se muestra en la siguiente figura:
Luego, copia el siguiente sketch de Arduino y cárgalo a la placa:
Prueba de Sensor de flujo YF-S201
Por último, abre el monitor serial de Arduino IDE, sopla en un lado del sensor (emulando un flujo) y observa las mediciones de caudal realizadas.
