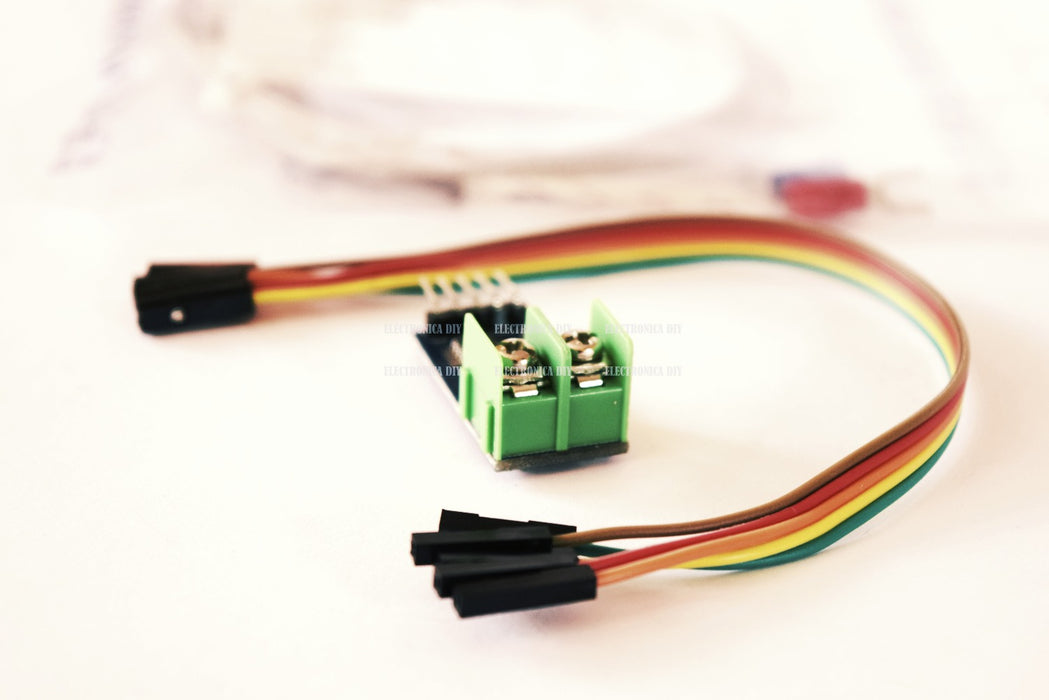

Sensor de Temperatura Termocoupla MAX6675

El sensor MAX6675 es un módulo utilizado para medir temperaturas altas de forma precisa mediante termopares tipo K. Un termopar consiste en la unión de dos metales diferentes que, al exponerse a una temperatura, generan una tensión eléctrica proporcional a la diferencia de temperatura entre la unión caliente (punto de medición) y la unión fría (punto de referencia). El chip MAX6675 recibe esta pequeña señal de tensión generada por el termopar y la amplifica para que sea utilizable. Además, realiza una compensación de la unión fría, ajustando las mediciones para tener en cuenta la temperatura en el extremo de referencia del termopar, lo que garantiza lecturas precisas independientemente de las condiciones ambientales. Finalmente, el chip convierte la señal analógica procesada en datos digitales de 12 bits y los transmite a través de una interfaz SPI. Esto permite que un microcontrolador, como el de una placa Arduino, reciba directamente la información de temperatura para ser utilizada en aplicaciones como monitoreo, control o automatización de sistemas.

Una de las principales ventajas de utilizar este módulo es su capacidad para medir temperaturas muy altas, superando los límites de sensores tradicionales como el LM35 o el DS18B20.  Es ideal para aplicaciones con hornos, procesos metalúrgicos, sistemas de calefacción y otros entornos donde los sensores convencionales no son adecuados.

Características generales:

• Tipo: Sensor de temperatura

• Modelo: MAX6675

• Voltaje de operación: 3 VDC - 5 VDC

• Corriente de operación: 1.5 mA

• Rango de medición del MAX6675: 0 °C - 1024 °C

• Resolución de medición: 12 bits (resolución de 0.25 °C)

• Tiempo de conversión: 220 ms (cada lectura)

• Interfaz de comunicación: SPI

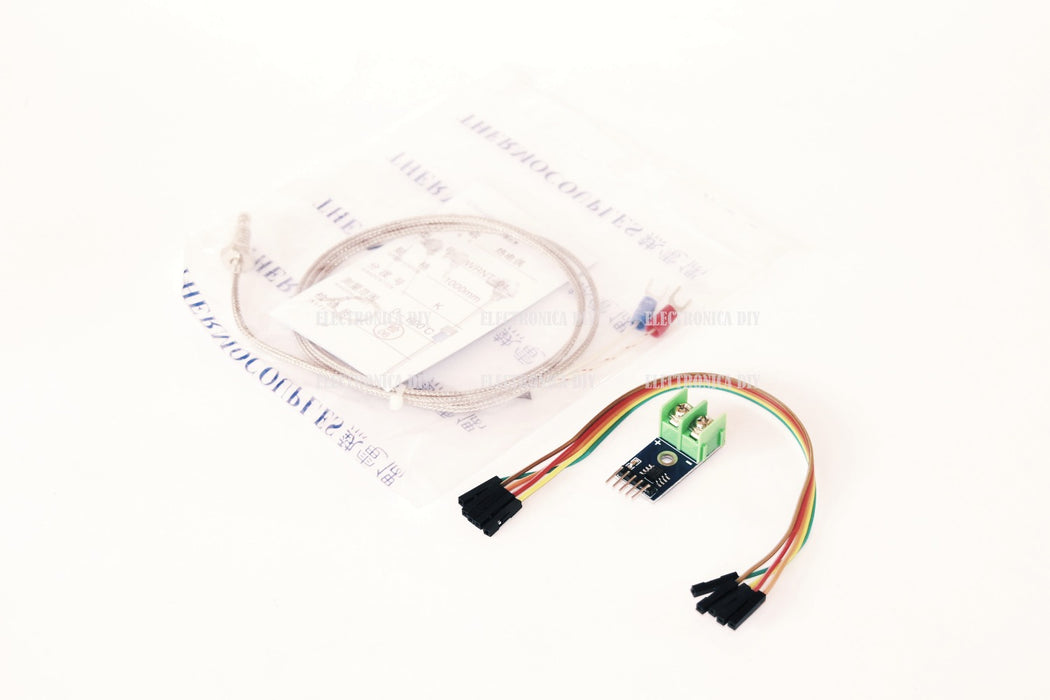

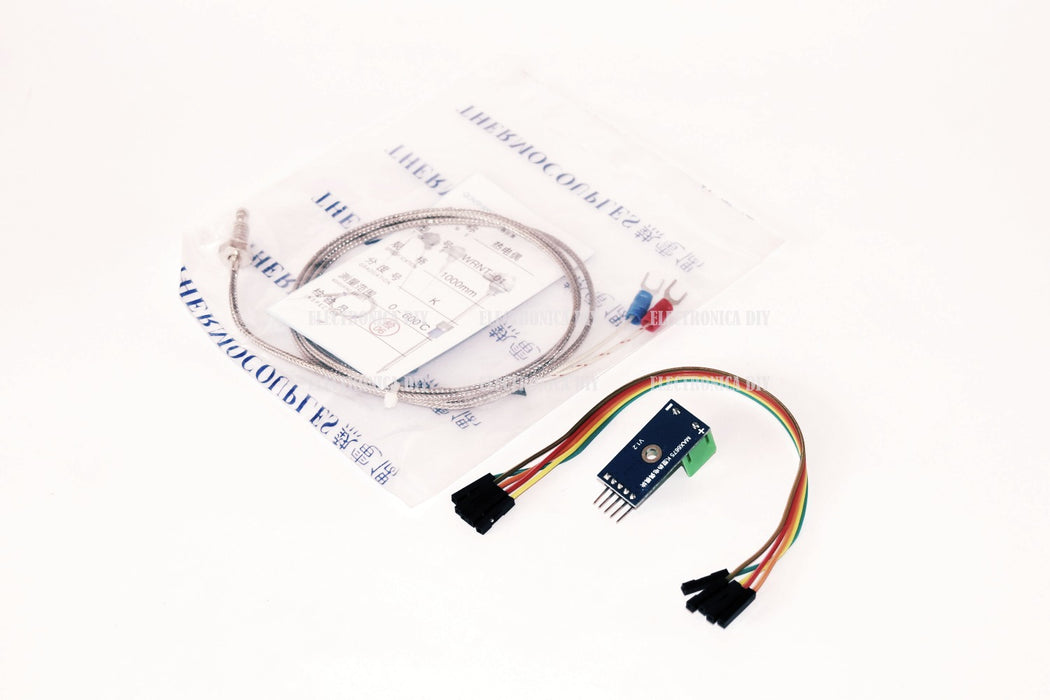

• Termopar tipo K con rosca M6 incluído

• Rango de temperatura del termopar: 0 °C - +600 °C

• Hoja de datos del MAX6675 (en inglés)

Pines:

• GND:  Conexión a tierra de la placa (GND)

• VCC: Conexión a la alimentación de 5 VDC

• SCK: Reloj en serie

• CS: Selección de chip

• SO: Salida de datos en serie

Conexión del termopar:

• ( + ): Conexión del terminal horquilla roja

• ( - ): Conexión del terminal horquilla azul

Ejemplo de prueba:

Conecta el sensor de temperatura con la placa Arduino UNO como se muestra en la siguiente figura:

Ahora, descarga la librería MAX6675-library de Adafruit e instálala en Arduino IDE. Si ya la tienes instalada, puedes saltarte este paso.

Luego, copia el siguiente sketch de Arduino y cárgalo a la placa:

Prueba de Max6675

Por último, abre el monitor serial de Arduino IDE y observa las mediciones de temperatura.

Hoja de datos

Librería

Necesitarás un microcontrolador, te recomendamos:
Arduino

Otros nombres:
Sensor Termopar, Sensor Termocupla. sensor industrial
