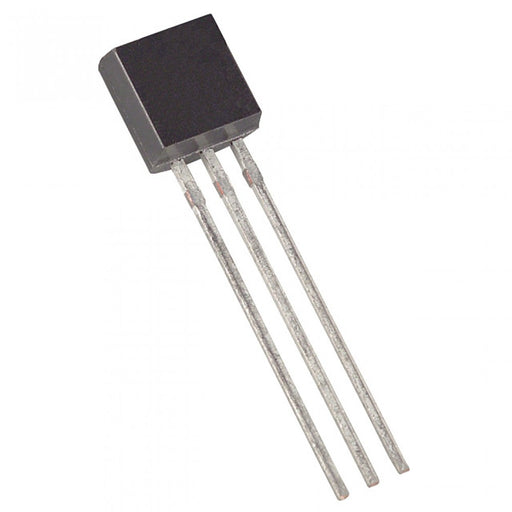

Sensor de temperatura TMP36
El TMP36 es un sensor de temperatura analógico ampliamente utilizado en aplicaciones electrónicas debido a su precisión y facilidad de uso. Su principio de funcionamiento se basa en la generación de una tensión de salida linealmente proporcional a la temperatura en grados Celsius, con una sensibilidad de 10 mV por cada grado Celsius.
El TMP36 es capaz de medir temperaturas desde -40°C, mientras que el rango operativo del LM35DZ comienza a partir de 0°C. Asimismo, el TMP36 se destaca por su capacidad de funcionar con voltajes más bajos, desde 2.7V, en comparación con el LM35DZ, que requiere al menos 4V. Estas características hacen que el TMP36 sea una opción preferida para aplicaciones que demandan mediciones en temperaturas negativas o dispositivos que operan con fuentes de alimentación de bajo voltaje.
La integración del TMP36 con plataformas como Arduino es un proceso simple. Al conectar su pin de salida a una entrada analógica de Arduino, se puede programar el microcontrolador para interpretar el voltaje y convertirlo en valores precisos de temperatura. Esta funcionalidad lo convierte en una herramienta ideal para proyectos como estaciones climáticas, sistemas de control ambiental y equipos de monitoreo térmico.
Características generales:
-
Tipo: Sensor de temperatura
-
Modelo: TMP36
-
Voltaje de operación: 2.7 VDC - 5.5 VDC
-
Corriente de operación: 50 μA
-
Rango de medición de temperatura: -40 °C - +125 °C (-40 °F - +257 °F)
-
Precisión de medición: ±1 °C
-
Escala lineal: 10 mV/°C
Pines:
-
+VS: Conexión a la alimentación de 2.7 a 5.5 VDC
-
VOUT: Salida analógica
-
GND: Conexión a tierra de la placa (GND)
Ejemplo de prueba:
Conecta el sensor de temperatura TMP36 con la placa Arduino UNO como se muestra en la siguiente figura:
Luego, copia el siguiente sketch de Arduino y cárgalo a la placa:
Por último, abre el monitor serial de Arduino IDE y observa las mediciones de temperatura.
