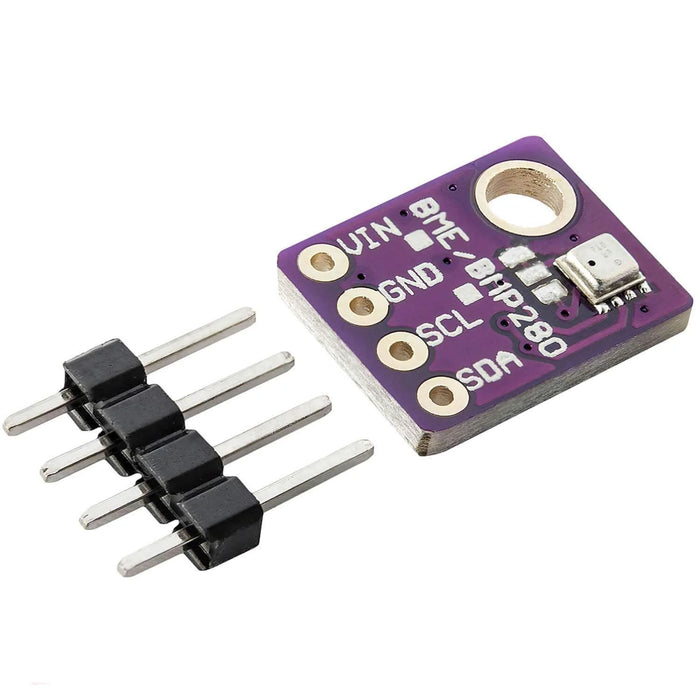

El módulo BME280 es un sensor compacto que mide presión atmosférica, temperatura y humedad relativa con gran precisión. Funciona gracias al componente BME280, con forma de pequeña cámara metálica sellada que contiene tres elementos importantes: un sensor de presión piezorresistivo, un termistor y un sensor capacitivo. El sensor piezorresistivo contiene una membrana especial que se deforma ligeramente cuando cambia la presión del aire a su alrededor. Esta deformación modifica la resistencia del material, lo que permite al módulo detectar las variaciones de presión atmosférica. Por otro lado, el termistor cambia su resistencia según la temperatura. Por último, el sensor capacitivo detecta las variaciones de humedad en el entorno. Un circuito integrado se encarga de convertir estas variaciones en señales digitales que se envían a un microcontrolador mediante interfaz I2C.

Este módulo es ideal para implementarse en sistemas de control ambiental, como los que se utilizan en almacenes o laboratorios, donde es fundamental mantener parámetros específicos de temperatura y humedad de manera precisa. También resulta útil en estaciones meteorológicas, proporcionando datos confiables para el monitoreo del entorno. Gracias a su bajo consumo de energía y su gran compatibilidad con microcontroladores como el de Arduino, este módulo se integra fácilmente en distintos proyectos, especialmente en aplicaciones de Internet de las Cosas (IoT).

Características generales:

• Tipo: Sensor de presión atmosférica, temperatura y humedad

• Modelo: BME280

• Voltaje de Operación: 1.8 VDC - 3.3 VDC

• Rango de medición de presión: 300 - 1100 hPa

• Resolución de medición de presión: 0.18 Pa

• Precisión absoluta: ±1 hPa

• Precisión relativa: ±0.12 hPa

• Rango de altura medible aproximado: 9000 m s. n. m. - 500 m b. n. m.

• Rango de medición de temperatura: -40 °C a 85 °C

• Resolución de medición temperatura: 0.01 °C

• Precisión de medición de temperatura: ± 1 ºC

• Rango de medición de humedad: 0% - 99.9% RH

• Precisión de medición de humedad: ±3% RH

• Resolución de medición de humedad: ±0.008% RH

• Interfaz de comunicación: I2C y SPI

• Módulo de bajo consumo de energía.

• Hoja de datos del BME280 (en inglés)

Pines:

• VIN: Conexión a la alimentación de 3.3 VDC

• GND: Conexión a tierra de la placa (GND)

• SCL: Pin de señal de reloj (I2C)

• SDA: Pin de datos (I2C)

Ejemplo de prueba:

Conecta el sensor BME280 con la placa Arduino UNO como se muestra en la siguiente figura:

Ahora, descarga la librería Adafruit_BME280_Library e instálala en Arduino IDE. Si ya la tienes instalada, puedes saltarte este paso.

Luego, copia el siguiente sketch de Arduino y cárgalo a la placa:

Prueba de BME280

Por último, abre el monitor serial de Arduino IDE y observa las mediciones de temperatura, presión atmosférica, altitud y humedad relativa.
