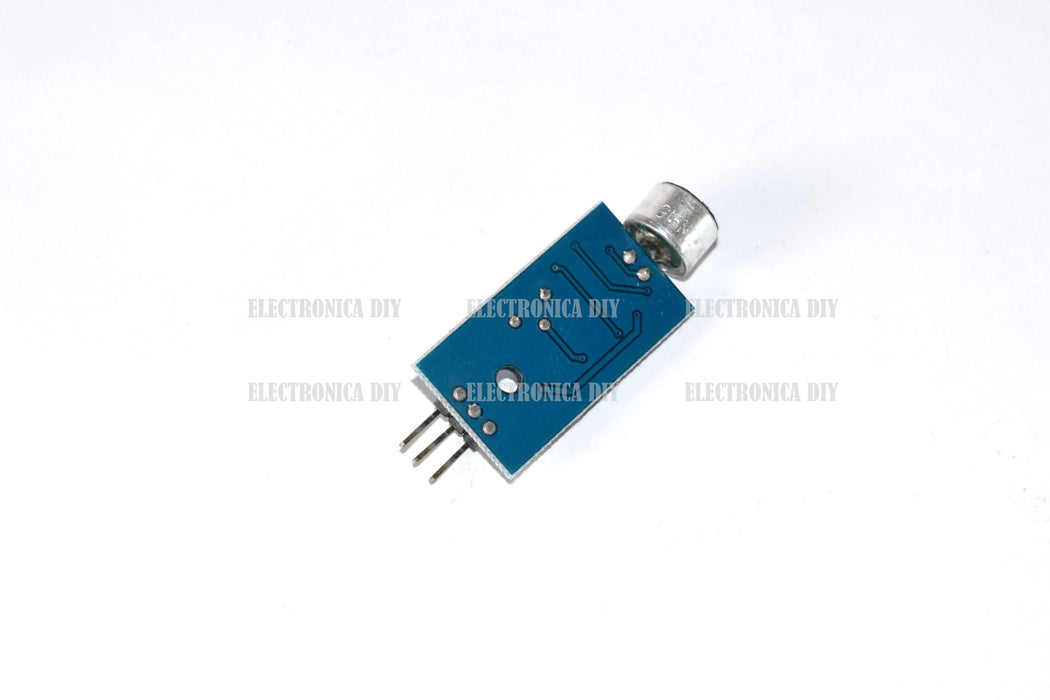

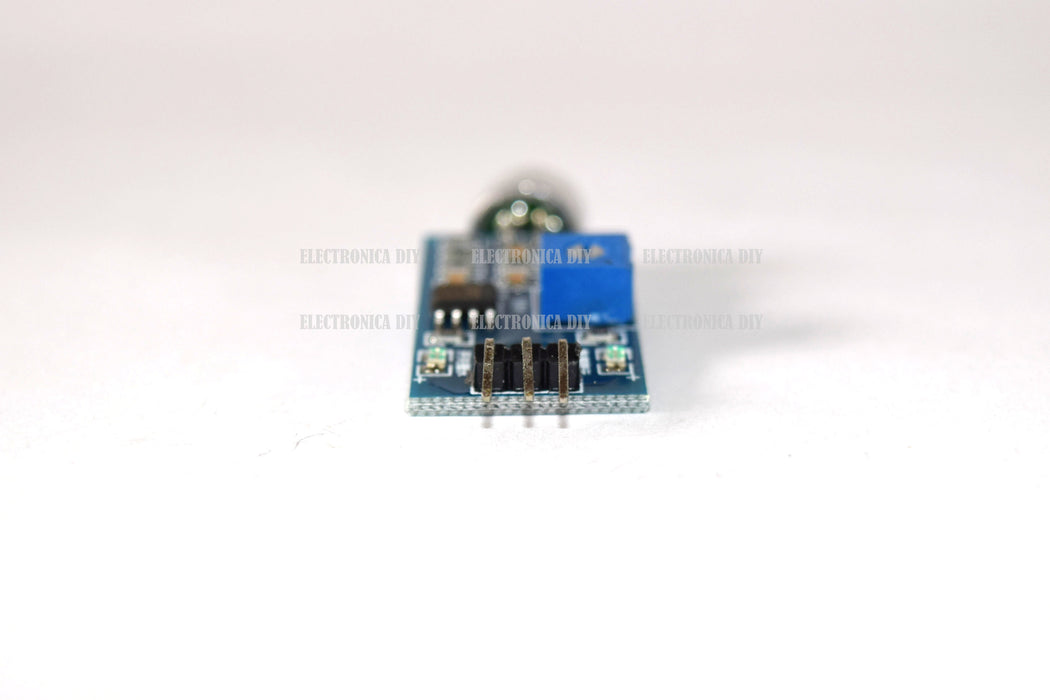

Sensor de Sonido KY-037
El KY-037 es un módulo de micrófono diseñado para detectar y medir sonidos en el entorno. Incluye tres componentes principales: un micrófono de condensador electret (ECM) que convierte las ondas sonoras en señales eléctricas, un amplificador que aumenta la señal analógica generada por el micrófono y un comparador LM393 que mide el nivel de la señal amplificada y la compara con un umbral de referencia ajustable mediante un potenciómetro multivuelta. Cuando el nivel de sonido supera este umbral, el módulo cambia su salida digital a un estado alto, permitiendo que un microcontrolador identifique cuándo ha ocurrido un evento sonoro significativo. Además, la salida analógica del módulo permite una lectura más precisa del nivel de sonido para aplicaciones que requieren un control detallado de la intensidad acústica. La señal de la salida analógica está invertida, es decir, cuando la salida digital proporciona un valor alto, la salida analógica será reducida.
Este módulo es adecuado para situaciones en las que se desea detectar eventos sonoros críticos, como alertas de seguridad, timbres o activación de sistemas mediante ruido. Además, su pequeño tamaño, bajo consumo de energía y facilidad de montaje lo convierten en una opción conveniente para proyectos portátiles y de bajo costo.
Características generales:
-
Tipo: Sensor de sonido
-
Modelo: KY-037
-
Voltaje de Operación: 3.3 VDC - 5 VDC
-
Respuesta de frecuencia: 50 Hz - 20 kHz
-
Utiliza un micrófono electret para la detección de sonido
-
Integra un potenciómetro para el ajuste de sensibilidad
-
Cuenta con orificio de 3 mm de diámetro para tornillo de montaje
Pines:
-
AO: Salida analógica
-
G: Conexión a tierra de la placa (GND)
-
(+): Conexión a la alimentación de 3.3 a 5 VDC
-
DO: Salida digital
Ejemplo de prueba:
Conecta el sensor KY-037 con la placa Arduino UNO como se muestra en la siguiente figura:
Luego, copia el siguiente sketch de Arduino y cárgalo a la placa:
Por último, abre el monitor serial de Arduino IDE y observa los mensajes de detección de sonidos. Otra guía visual de detección es el LED L2 del módulo (cuando enciende significa que el micrófono está detectando sonido). Para ajustar la sensibilidad del módulo gira en sentido antihorario el potenciómetro, hasta que L2 se apague; es en ese instante que el módulo estará listo para realizar detecciones de sonido.
