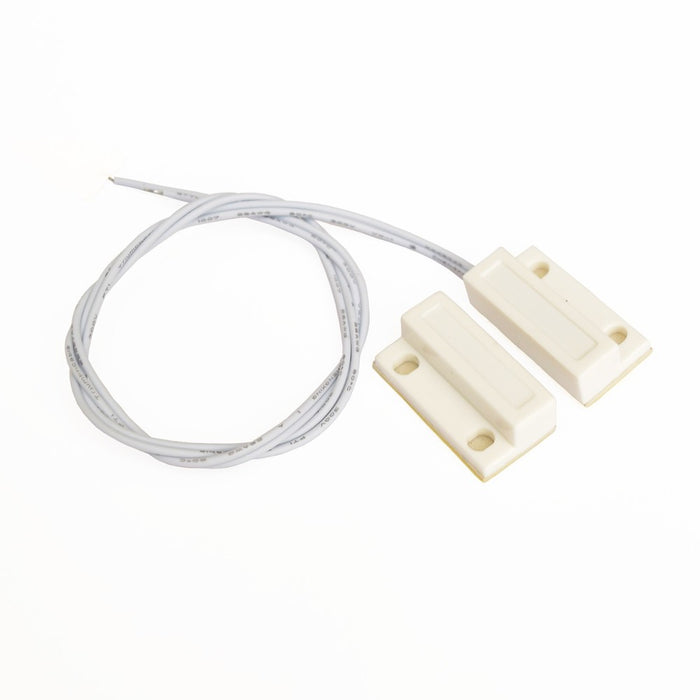

Sensor magnético de apertura para puerta o ventana

El sensor magnético MC-38 es un dispositivo diseñado para detectar la apertura o cierre de puertas y ventanas, comúnmente utilizado en sistemas de seguridad doméstica. Su principio de funcionamiento se basa en un reed switch (interruptor de láminas), que se activa mediante un campo magnético. El sensor consta de dos partes: una con el reed switch y otra con un imán. Cuando ambas partes están próximas, el campo magnético mantiene el circuito cerrado; al separarse, el circuito se abre, indicando una apertura. Esto se ilustra en la siguiente figura:

Su capacidad para integrarse con placas de desarrollo como Arduino permite al usuario desarrollar sistemas de seguridad eficientes y adaptados a necesidades específicas, mejorando la protección del hogar u oficina.

Características generales:

• Tipo: Sensor magnético de apertura (módulo Reed Switch)

• Modelo: MC-38

• Voltaje máximo: 100 V

• Corriente máxima: 0.5 A

• Potencia máxima: 10 W

• Distancia de activación mínima: 15 mm

• Distancia de activación máxima: 25 mm

• Tipo de interruptor: Normalmente cerrado (NC)

• Material de carcasa: Plástico ABS

• Cable: 1007ul # 24AWG 260mm

Ejemplo de prueba:

Conecta el sensor magnético de apertura con la placa Arduino UNO como se muestra en la siguiente figura:

Luego, copia el siguiente sketch de Arduino y cárgalo a la placa:

Prueba de sensor magnético de apertura de puerta

Por último, abre el monitor serial de Arduino IDE y aproxima ambas piezas del sensor (simulando que abres o cierras una ventana) mientras observas los mensajes en el monitor.

Usos:

• Sistemas de seguridad: para detectar apertura de puertas o ventanas
• Domótica
• Industria
